产品展示 / Products

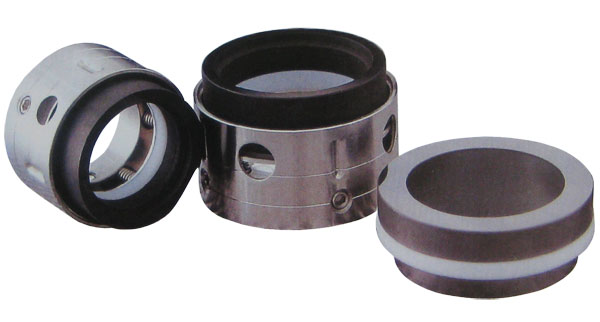

DS59U

DS59U

结构特点：

采用聚四乙烯、填充聚四氟乙烯或柔性石墨制作的楔形环作辅助密封圈，提高了密封的使用温度和耐磨性。
为小弹簧结构，非平衡型密封，轴向尺寸短，密封端面受压均匀。
通用性强，符合ISO 3069和DIN 24960标准。

适用范围：
     压力：≤1.6MPa
     温度：-50~250℃
     线速度：≤25m/s
     用途：用于化工、石油化工、炼油、制冷、制药、造纸、给排水、污水处理等工业泵类、反应釜、压缩机等设备的旋转轴密封，介质为水、油、有机溶剂及其它弱腐蚀性液体。

型号 Model	d	D3	D4	D6	D7	D8	D9	L	L3	L4	L7	L8	L9
DS59U-20	20	34	36	29	35	3	6.5	37.5	24	13.5	9	20.5	14.5
DS59U-22	22	36	38	31	37	3	6.5	37.5	24	13.5	9	20.5	14.5
DS59U-24	24	38	40	33	39	3	6.5	40	26.7	13.3	9	20.3	14.5
DS59U-25	25	39	41	34	40	3	6.5	40	27	13	9	20	14
DS59U-28	28	42	44	37	43	3	6.5	42.5	30	12.5	9	19.5	13.5
DS59U-30	30	44	46	39	45	3	6.5	42.5	30.5	12	9	19	13
DS59U-32	32	46	48	42	48	3	6.5	42.5	30.5	12	9	19	13
DS59U-33	33	47	49	42	48	3	6.5	42.5	30.5	12	9	19	13
DS59U-35	35	49	51	44	50	3	6.5	42.5	30.5	12	9	19	13
DS59U-38	38	54	58	49	56	4	6.5	45	32	13	9	20	14
DS59U-40	40	56	60	51	58	4	6.5	45	32	13	9	20	14
DS59U-43	43	59	63	54	61	4	6.5	45	32	13	9	20	14
DS59U-45	45	61	65	56	63	4	6.5	45	32	13	9	20	14
DS59U-48	48	64	68	59	66	4	6.5	45	32	13	9	20	14
DS59U-50	50	66	70	62	70	4	6.5	47.5	34	13.5	9	20.5	14.5
DS59U-53	53	69	73	65	73	4	6.5	47.5	34	13.5	9	20.5	14.5
DS59U-55	55	71	75	67	75	4	6.5	47.5	34	13.5	9	20.5	14.5
DS59U-58	58	78	83	70	78	4	6.5	52.5	39	13.5	9	20.5	14.5
DS59U-60	60	80	83	72	80	4	6.5	52.5	39	13.5	9	20.5	14.5
DS59U-63	63	83	88	75	83	4	6.5	52.5	39	13.5	9	20.5	14.5
DS59U-65	65	85	90	77	85	4	6.5	52.5	39	13.5	9	20.5	14.2
DS59U-68	68	88	93	81	90	4	6.5	52.5	39	13.5	9	20.5	14.2
DS59U-70	70	90	95	83	92	4	6.5	60	45.5	14.5	9	21.5	15.2
DS59U-75	75	95	104	88	97	4	6.5	60	45.5	14.5	9	21.5	15.2
DS59U-80	80	104	109	95	105	4	9.5	60	45	15	9	22	15.7
DS59U-85	85	109	114	100	110	4	9.5	60	45	15	9	22	15.7
DS59U-90	90	114	119	105	115	4	9.5	65	50	15	9	22	15.7
DS59U-95	95	118	124	110	120	4	9.5	65	50	15	9	22	15.7
DS59U-100	100	124	129	115	125	4	9.5	65	50	15	9	22	15.7
